헤드 쇼트킷 - 잉크고갈, 소모품 문제해결법
오늘 포스팅은
제가 직접 구상화고 설계하여 개발한 제품으로 직접 상산하여 판매중인,
OJ헤드 쇼트킷에 대해 적어 볼까 합니다.
이 제품의 명칭은 OJ헤드 쇼트킷이며 영문 명칭은 OJ Head Shortcuit 입니다.
어원은 Short + Circuit 의 합성어로 Shortcuit 가 되었습니다.
이 제품이 하나의 키트(Kit)라고 볼 수 있기에 Shortkit 이라고 표기를 병행하고 있습니다.^^
요즘은 헤드 스티커라는 명칭으로 부르는 분들도 계십니다. :)
 |

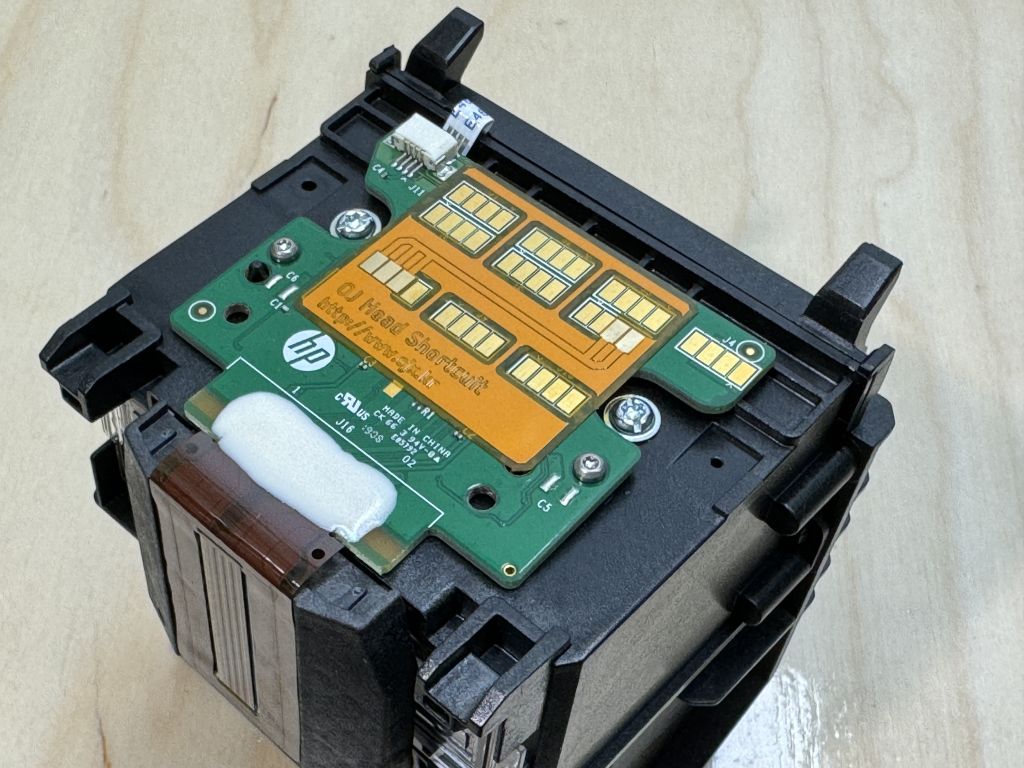

| OJ HEAD Shortkit |
OJ헤드 쇼트킷의 사용용도
OJ헤드 쇼트킷의 사용용도는
HP 8600, HP 8100, HP 8610, HP 8620, HP 8630 과 HP 8640 등에 사용되는 HP 950 헤드.
HP 8710, HP 8210, HP 8720, HP 8730, HP 8740 그리고 HP 7720, HP 7730, HP 7740 등 에 사용되는 HP 952헤드
마지막으로 HP 9010, HP 9020 등에 사용되는 HP 962헤드 등에 카트리지 잉크 레벨 감지부분을 쇼트 시키는 용도로 사용할 수 있습니다.
아, 물론 이런 형태의 동일한 형태의 헤드.
라지 포맷 프린터 인 플로터 등에 사용되는 HP 711헤드에도 사용 가능합니다.
잉크고갈(Ink Depleted)이라는 것은,
HP 프린트 헤드내 잉크 수위레벨이 감지되지 않으면,
즉, 헤드 챔버내에 잉크가 적당량 들어 있지 않다면, 프린터는 프린트 헤드의 노즐을 보호하기 위해 인쇄를 중지하고 에러 메세지를 보내게 됩니다.
HP 8600, 8610 은 잉크 카트리지 소모됨 이라는 메세지가 나타나며
HP 8710 과 9010 등은 소모품 시스템에 문제가 있다고 나타납니다.
쇼트킷은 이 문제를 쉽고 빠르게 해결하기 위한 도구인거죠.
또한, 쇼트킷을 부착하면 더 이상 잉크고갈과 관련한 문제는 발생하지 않습니다.
(칩 관련 문제 제외)
이러한 잉크 고괄과 관련한 여러 프린터들의 에러 메세지는 다음과 같이 여러 종류로 나타납니다.
 |
| 잉크고갈의 여러 형태들 |
많은 사람들이 이 문제를 해결하기 위해
헤드 PCB에 납땜을 하거나 철핀 등을 이용하여 해결하고자 노력했습니다.
 |
| 헤드 PCB 납땜 |
하지만, 이게 완벽한 해결이 되지 못 하는 상황이 생깁니다.
PCB기판의 VIA HOLE , THREAD HOLE 등이 부식되어 더 이상 전기적 신호가 원하는 만큼 흐를 수 없는 상황도 생기니 말입니다.
이에, 헤드 쇼트킷은
"잉크 카트리지 소모됨" 에러나 "소모품 시스템 문제" 등 잉크고갈과 관련된 에러 해결을 위한 가장 빠르고 간편한 방법이 될 수 있는겁니다.
우리가 잉크고갈 해결을 위해 헤드를 납땜하거나 기타 다른 방법으로 쇼트를 시키는데
이 번거로운 작업을 빠르고 손쉽게 만들어 주니 이 얼마나 경제적일까요 ?
(자화자찬 중 ... ^^)
당연히, 카트리지내 정상적인 잉크가 있다는 가정하에 말이죠.
한마디로, 공급시스템 문제해결을 위한 최고의 방법이라 자부할 수 있습니다.
헤드누락도 해결 ?
또한 이 OJ헤드 쇼트킷을 사용함으로 해결된 헤드 오류들이 몇가지 있습니다.
OJ 헤드 쇼트킷 으로 해결된 사례가 있는 헤드누락 오류들
0xc19a0002 : 해결
0xc19a0012 : 헤드 오류 해결 됨
0xc19a0013 : 헤드 오류 해결 됨
0xc19a0015 : 간헐적으로 발생하는 헤드 오류 해결 됨 (이 오류는 해결이 안되는 경우가 있다고 합니다.)
0xc19a0018 : 납땜으로 해결되지 않았던 헤드 오류 해결됨
0xc19a0019 : 납땜으로 해결되지 않았던 헤드 오류 해결됨
0xc19a0036 : 0xc19a0036에러 해결성공
※ 7720 에서 고질적인 문제였던 무칩장비에서 사용중에 갑자리 카트리지 없음 나올때 뚜껑 열었다 닫았다하면 없어지는데 여기에 쇼트킷을 붙였더니 이 증상이 안나온다라는 사례가 있습니다.
이러한 효과는 참고하시길 바랍니다.
헤드 쇼트킷 부착방법
마지막으로 OJ헤드 쇼트킷 부착방법에 대해 말씀드리도록 하겠습니다.
OJ헤드 쇼트킷을 부착하는 방법
쇼트킷 한장을 꺼내어
뒷면의 이형지를 벗깁니다.
붙인후 쇼트킷이 밀리거나 하면 헤드누락 등 예상치 못한 사고가 생길 수 있기에 접착력이 무척 강한 양면테이프가 사용되었습니다.
 |
| 이형지를 벗깁니다. |
한쪽, 즉 좌측상단의 귀퉁이만 벗긴후 (전체 크기의 4분의 1정도 면적만)
살짝 붙인 후 자리를 잡으면 좋습니다.
자리를 잘 잡았다고 생각하면,
남은 이형지를 다 벗겨 마무리 하면 됩니다.
 |
| 좌측 상단부터 자리를 잡고 붙여 줍니다. |
완성입니다.
쇼트킷이 밀리지 않도록 꾹 눌러 고정을 시켜주시기 바랍니다.
 |
| 완성입니다. |
헤드 쇼트킷관련 동영상
아래 영상은 헤드쇼트킷에 대한 소개 영상입니다.
아래 영상은 쇼트킷을 쉽게 부착할 수 있는 사용법에 대한 영상입니다.
